Najnowsze kotły RBR-K 12,15 w 5 klasie emisji + Ekoprojekt [większe moce 20 i 24 kW dostępne na zapytanie].
Budowa kotła.
Korpus składa się z części paleniskowej i konwekcyjnej.
Palnik ma okrągłą koronę, a poniżej znajduje się obszerna szuflada popielnika.
- W pełni żeliwny palnik retortowy [najnowszy model] spalający gorsze rodzaje paliw jak również pellety, ziarna zbóż, suszone pestki itp.

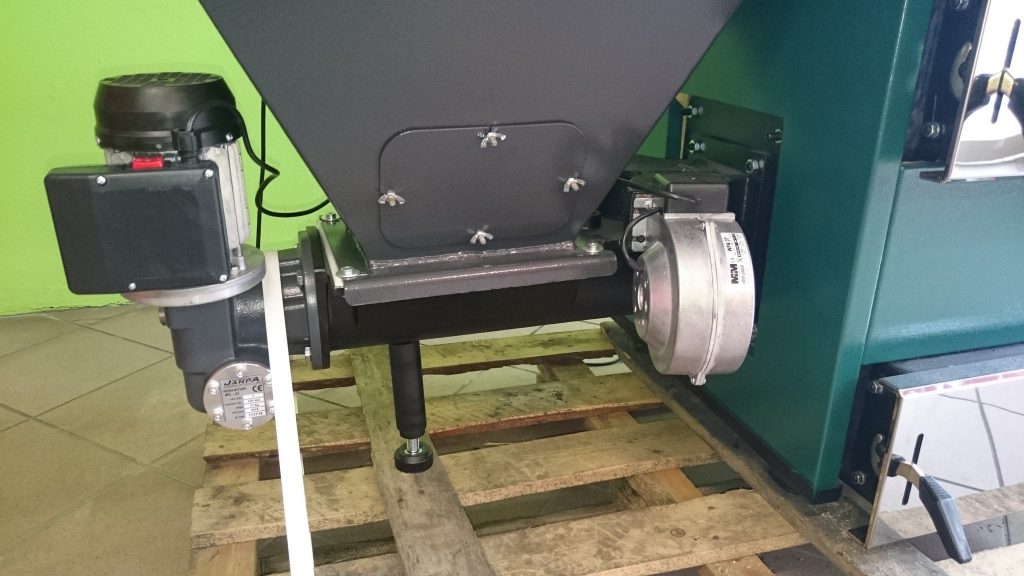

- Żeliwny ślimak podajnika
Palnik Batory:
Palenisko w przedniej części wyposażone jest w szczelnie zamykane drzwiczki paleniskowe i popielnikowe.

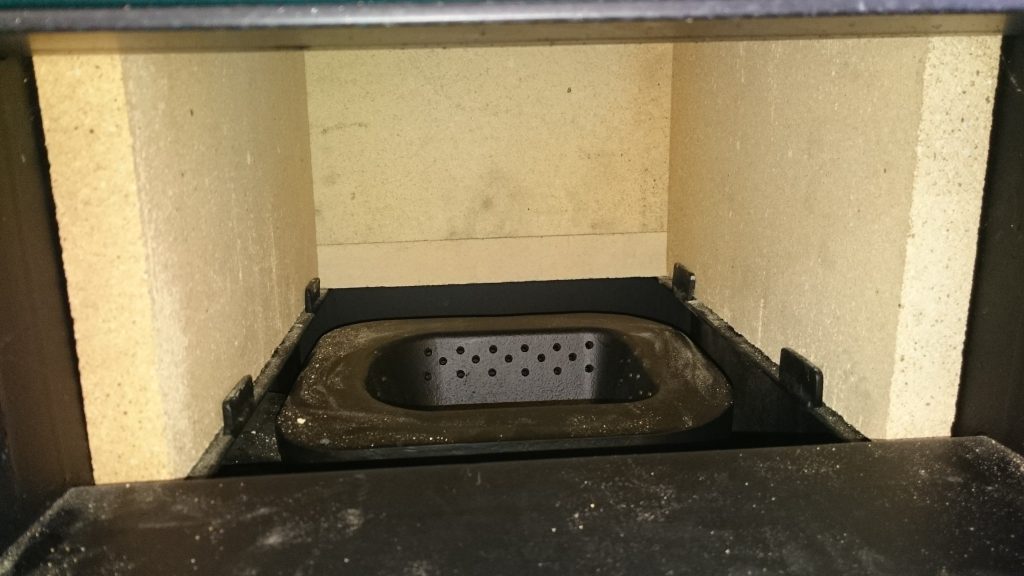

Całość części paleniskowej została wyłożona ceramicznymi kształtkami szamotowymi, pełniącymi funkcję katalizatorów spalin i utrzymujących w komorze spalania odpowiednio wysoką temperaturę.
Część konwekcyjna kotła wykonana jest z pionowych kanałów grzewczych, umożliwiających przepływ spalin z komory spalania do czopucha i przewodu komina.
Konstrukcja kotła umożliwia okresowo czyszczenie powierzchni wymiany ciepła poprzez otwór wyczystki z góry, a kanały dymowe, w których znajdują się turbulatory spalin, czyszczone są za pomocą dźwigni, poruszającej wbudowany mechanizm czyszczenia kanałów spalinowych.
W tylnej, górnej części kotła umieszczono króciec wody zasilającej, a na dole tylnej ściany króciec wody powrotnej. Końcówki króćców są gwintowane (kotły małej mocy) lub kołnierzowe (kotły średniej i dużej mocy).
Wyprowadzenie króćców i czopucha klient może uzgodnić przy zamawianiu kotła.
W tylnej dolnej części kotła umieszczono króciec spustowy wody z instalacji.
Korpus kotła przed położeniem izolacji jest malowany termoodporną farbą podkładową.
Izolacja cieplna wykonana jest z wełny mineralnej, umieszczonej w kasetach wykonanych z blach stalowych, powlekanych lub malowanych.
Z tyłu kotła przewidziano króciec 1/2”, będącym jednocześnie tulejką czujnika temperatury kotła.
Kocioł RBR-K jest wyposażony w palnik retortowy sterowany przez mikroprocesorowy regulator.
W kotłach RBR-K w górnej części komory spalania zastosowano ceramiczne kształtki szamotowe, które należy okresowo czyścić przez otwór wyczystki czołowej a następnie nieczystości usunąć przez drzwiczki popielnikowe.
Uwaga: Podłączenie kotła do instalacji musi spełniać wymagania polskiej normy PN- 91/B-02413 „Zabezpieczenie urządzeń ogrzewań wodnych systemu otwartego. Wymagania ”
Kocioł może pracować również w instalacjach grzewczych systemu zamkniętego zgodnie z PN-EN 303-5:2012. Kotły grzewcze. Część 5: Kotły grzewcze na paliwa stałe z ręcznym i automatycznym zasypem paliwa o mocy nominalnej do 500 kW. Terminologia, wymagania, badana i oznakowanie. jeżeli zostanie zamontowane przeponowe naczynie wzbiorcze, dodatkowe urządzenie zabezpieczające kocioł przed wzrostem ciśnienia (zawór bezpieczeństwa) oraz urządzenie do odprowadzania nadmiaru ciepła (wężownica
schładzająca lub zawór termiczny dwufunkcyjny typu SYR 5067, ZABEZPIECZENIE TERMICZNE DWUFUNKCYJNE CALEFFI, ZAWÓR DWUDROGOWY DBV-1 lub inne, podłączone z siecią wodną i przewodem powrotnym kotła).
| Wymiary kotłów w cm / moc | 12 kW | 15 kW | |
| Wysokość korpusu kotła | 96 | 106 | |
| Szerokość | 106 | 106 | |
| Długość (głębokość) | 75 | 75 | |
| Wysokość do osi wylotu spalin | 75 [tylny] | 85 [tylny] |
CENY KOTŁÓW z 23% VAT
12kW – 12 500 zł
15kW – 12 800 zł
20kW – 13 340 zł
24kW – 13 660 zł
CENY KOTŁÓW z 8% VAT
12kW – 11 500 zł
15kW – 11 800 zł
20kW – 12 340 zł
24kW – 12 660 zł
Cechy sterownika eCoal.pl:
- parametry spalania ustalane są automatycznie przez sterownik – serwis ani obsługa nie musi ich ustawiać lub zmieniać, także w przypadkach zmiany rodzaju stosowanego węgla (zmiany parametrów energetycznych paliwa).
- sterownik na podstawie analizy pomiarów temperatury wody dobiera optymalną moc kotła, a na podstawie analizy pomiarów temperatury spalin reguluje ilość powietrza oraz podawanego na palnik węgla tak aby spalanie było ekonomiczne i czyste.
- ciągła praca kotła w zakresie mocy już od kilku kW.
- możliwość spalania gorszych gatunków węgla.
- ustawianie parametrów serwisowych pracy regulatora oraz kalibracja czujników za pomocą komputera.
- możliwość zapisywania w pamięci sterownika alarmów i innych zdarzeń – ułatwia to bardzo prace serwisowe.
- sterownik stale zapisuje w pamięci parametry pracy kotła oraz wskazania czujników – dzięki temu można np. sprawdzić temperaturę na zewnątrz w nocy, czas potrzebny do nagrzania wody w bojlerze itd.
- możliwość ustawiania temperatury normalnej (dziennej) i obniżonej (nocnej) dla centralnego ogrzewania w cyklu dobowym i tygodniowym.
- możliwość ustawiania temperatury normalnej (dziennej) i obniżonej (nocnej) dla ciepłej wody użytkowej w regulatorze CWU i pogodowym w cyklu dobowym i tygodniowym.
- możliwość zdalnego ustawiania parametrów pracy sterownika z każdego miejsca na świecie przy pomocy przeglądarki internetowej.
- aktualizacja oprogramowania przez internet.
Nowe funkcje sterownika eCoalv3.5:
- sterownie siłownikiem zaworu 3 lub 4 -drogowego
- sterowanie dwoma obwodami grzewczymi centralnego ogrzewania
- dodatkowe wyjście alarmowe
- nowy panel operatorski z wyświetlaczem OLED
- możliwość podłączenia większej ilości paneli operatorskich
- proste i szybkie podłączenie do Internetu – sterownik automatycznie konfiguruje połączenie z Internetem za pomocą protokołu DHCP
- automatyczna aktualizacja oprogramowania – do aktualizacji oprogramowania sterownika wystarczy teraz jedno kliknięcie
- możliwość zastosowania czujnika zerwania zawleczki podajnika (opcja)
- możliwość zastosowania czujnika otwarcia klapy zasobnika (opcja)
- możliwość podłączenia zewnętrznego zabezpieczenia STB
Obsługiwane pompy:
- P1 – pompa CO lub podłogowa
- P2 – pompa CO lub podłogowa
- pompa dodatkowa jako mieszająca, cyrkulacyjna albo kotłowa (obsługa bufora ciepła)
- pompa ciepłej wody użytkowej – funkcja CWU albo CWU+Mieszająca
Więcej informacji o sterowniku na stronie producenta eCoal.pl
Widok panela do komunikacji z komputerem, smartfonem, tabletem:
