SKAMP- TECHNIX 9, 12, 15, 19, 24, 30, 38, 48kW
.
Kotły serii TECHNIX wyposażone w dane wielkości palników SV200 spełniającą najwyższą 5-klasę wg normy PN-EN 303-5:2012 oraz wymogi ECODESIGN
.
Seria kotłów TECHNIX to prostsza konstrukcja na poziomych kanałach z łatwym i szybkim czyszczeniem od przodu. Dzięki nowoczesnemu palnikowi nie było potrzeby stosowania awaryjnej i pękającej ceramiki
.
.
Technix 12-48 kW
Technix 9 kW
.
.
Kocioł TECHNIX 9kW oraz 12kW wyposażony jest w najmniejszy palnik SV200, zostały skonstruowane przede wszystkim do ogrzewania mieszkań w blokach i kamienicach
.
.
Dane techniczne kotłów Technix
Kocioł z wyjściem spalin do tyłu lub za kotłem w górę lub za dopłatą 100 zł wersje 12-48 kW wylot w górę. Wyloty spalin można zmodyfikować. Przy tylnym może być dosunięty bardziej do lewej strony lub bardziej do prawej strony. Można wykonać wylot spalin z tyłu w dany bok.
Dodatkowo płatne jest górne wyjście spalin wykonywane na górnym płaszczu wodnym, możliwe do wykonania w kotłach od 12kW, dopłata 100zł, wymaga wypalania z innego pliku, inne rozmieszczenie elementów z arkusza blachy. Przykład takiego wykonania na zamówienie niżej. Dedykowane do niedużych kotłowni.
.
.
Kotły wodne TECHNIX przeznaczone są do przygotowania ciepłej wody w układach centralnego ogrzewania do temperatury na wyjściu z kotła nie przekraczającej 90°C.
.
Przeznaczone są do ogrzewania mieszkań, budynków mieszkalnych, wspólnot mieszkaniowych, małych i dużych gospodarstw wiejskich, warsztatów, obiektów użyteczności publicznej takich jak: urzędy, pawilony handlowe i szkoły, obiekty produkcyjne i inne.
.
Konstrukcja kotła i cały zestaw marki TECHNIX, palnik technix seria SV200, dedykowane dmuchawy, sterownik technix Argos PID Plus z softem dobranym pod konstrukcję gwarantują w pełni automatyczną i bezproblemową pracę.
.
Seria kotłów TECHNIX to prosta obsługa oraz atrakcyjne ceny
Dobór kotła
Modele Technix 9 oraz 12kW na małym palniku SV200 zostały skonstruowane do ogrzewania mieszkań w blokach lub kamienicach. Należy się trzymać sugestii producenta i nie dobierać tych konstrukcji na większe powierzchnie.
.
Technix 9kW – od 40 do 70m.kw starego budownictwa bez izolacji lub ze słabą izolacją. Max do 90m2 ocieplonego mieszkania.
.
Technix 12kW – od 70 do 100m.kw starego budownictwa bez izolacji lub ze słabą izolacją. Max. do 120m2 ocieplonego mieszkania lub domu wraz z CWU.
.
Mały palnik SV200 z małą dmuchawa 40W należy dobierać do obiektu tak, aby zimą podczas mrozów max spalanie mieściło się do 20kg/24h, podczas normalnej pracy w większości sezonu spalanie powinno się mieścić w granicy 8-16kg/24h przy prawidłowym doborze kotła.
Technix 9kW, palnik SV200-10, dmuchawa 40W, sterownik internetowy Argos PID PLUS, na 40-90m.kw. – 9200 [VAT 8%] lub 10200 zł [VAT 23%]
Technix 12kW, palnik SV200-10, dmuchawa 40W, sterownik internetowy Argos PID Plus, na 80-120m.kw. – 10500 [VAT 8%] lub 11500 zł [VAT 23%]
Technix 15kW, palnik SV200-15, dmuchawa 75W, sterownik internetowy Argos PID Plus, na 120-150m.kw. – 11300 [VAT 8%] lub 12300 zł [VAT 23%]
Technix 19kW, palnik SV200-25, dmuchawa 75W, sterownik internetowy Argos PID Plus, na 150-190m.kw. – 11800 [VAT 8%] lub 12800 zł [VAT 23%]
Technix 24kW, palnik SV200-25, dmuchawa 75W, sterownik internetowy Argos PID Plus, na 190-240m.kw. – 12300 [VAT 8%] lub 13300 zł [VAT 23%]
Technix 30kW, palnik SV200-30, dmuchawa 75W, sterownik internetowy Argos PID Plus, na 240-300m.kw. – 14000 [VAT 8%] lub 15000 zł [VAT 23%]
Technix 38kW, palnik SV200-38, dmuchawa 75W, sterownik internetowy Argos PID Plus, na 300-380m.kw. – 15800 [VAT 8%] lub 16800 zł [VAT 23%]
Technix 48kW, palnik SV200-48, dmuchawa 75W, sterownik internetowy Argos PID Plus, na 400-480m.kw. – 17000 [VAT 8%] lub 18000 zł [VAT 23%]
Koszt dostawy kotła kurierem to 200 zł przy mocach do 24 kW włącznie i 400 zł od 30 do 48 kW
.
ZALECANE STEROWNIKI:
ARGOS PID PLUS
ARGOS PID PLUS, kolorowy, dotykowy wyświetlacz 3,2”, obsługa podajnika, dmuchawy, pompy c.o.,cwu,cyrkulacyjnej lub obiegu oraz siłownika mieszacza. Strefy czasowe, licznik spalania, wbudowany moduł internetowy, obsługa przez www.ekotlownia.pl .
Argos PID Plus przeznaczony jest do sterowania kotłem węglowym z automatycznym podajnikiem paliwa. Prócz prowadzenia procesu spalania (sterowania podajnikiem ślimakowym oraz nadmuchem) zarządza także:
– Obiegiem C.O. (strefy czasowe, możliwosc podłączenia panelu pokojowego)
– Obiegiem CWU (pompą ładująca bojler, strefy czasowe)
– Dodatkowym wyjściem 230V (np. pompa cyrkulacji lub dodatkowy obieg grzewczy)
– Zaworem mieszającym (strefy czasowe)
W podstawowym automatycznym trybie użytkownik wybiera zakres mocy z jaką może pracować palnik oraz ilość powietrza dla punktu min-max. Na tej podstawie algorytm będzie starał sie prowadzić proces spalania z możliwie najlepsza skutecznością i bez zbędnych skoków temp. Za pomocą stref na pompy (c.o.,cwu można w danych godzinach blokować pracę danej pompy i uzyskać w ten sposób oszczędności), za pomoca stref na kocioł oraz układ za zaworem ustawiamy płynne zmiany temp. w danych godzinach (dzień/noc z podziałem na 24h)
Kolorowy, szklany, dotykowy ekran TFT 320×240 pikseli o przekątnej 3,2cala z przejrzystym menu i czytelną czcionką ułatwiają obsługę.

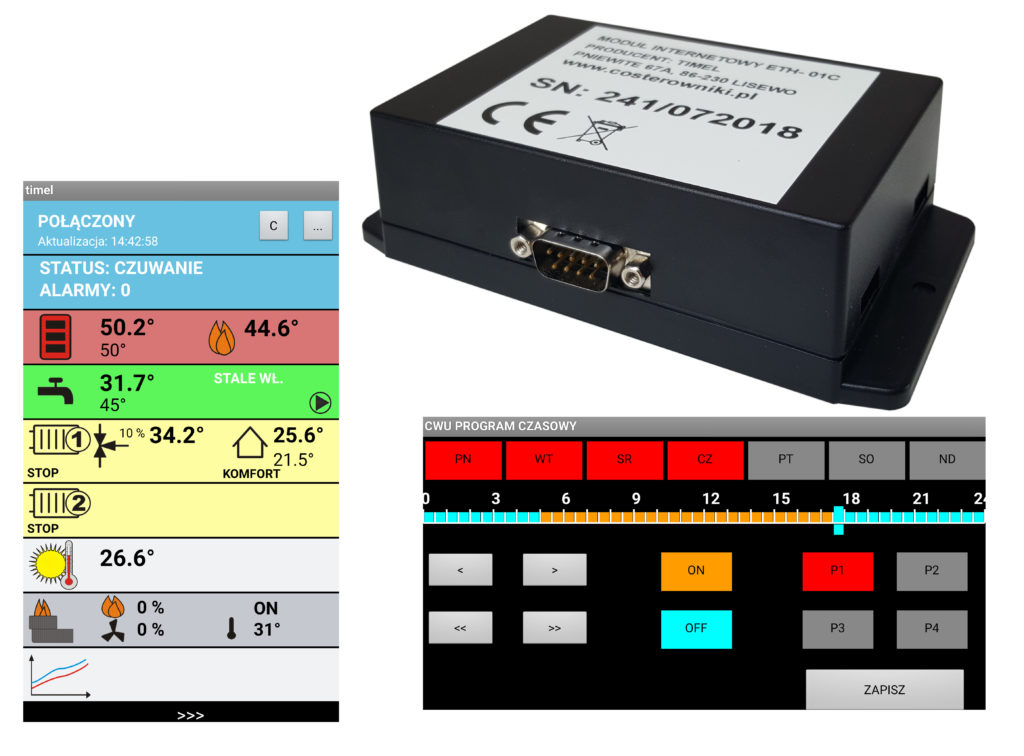

Wbudowany moduł internetowy, po podłączeniu do przewodowej sieci LAN wtykiem RJ45 (skrętka komputerowa) umożliwia zdalny dostęp do sterownika za pośrednictwem przeglądarki i dedykowanej platformy www.ekotlownia.pl (wykresy pracy, powiadomienia, zdalna zmiana nastaw)
Użytkownik ma także możliwość łatwej i samodzielnej aktualizacji urządzenia kartą microSD.
Czujniki:
– temp. kotła
– temp. mieszacza
– temp. cwu
– temp. podajnika
– termostat awaryjny STB
– regulator pokojowy/panel T1000
Wyjścia prądowe:
– podajnik
– dmuchawa
– pompa C.O.
– pompa ładująca CWU
– pompa cyrkulacyjna lub dodatkowego obiegu
– siłownik zaworu mieszającego
Algorytm PID – posiada funkcję elastycznego spalania, która ogranicza do minimum konieczność kontaktu użytkownika z urządzeniem. Sterownik z algorytmem PID załącza kocioł na taką moc, jaka jest aktualnie potrzebna do utrzymania zadanej temperatury. Kocioł grzeje przez cały czas, nie ma przestojów, nie ma również gwałtownych zmian temperatury w kominie oraz w komorze spalania. Temperatura wody wyjściowej jest stabilna. Regulacja mocy kotła odbywa się Z krokiem 1%, czyli minimalna moc kotła to 3% (jest to stan podtrzymania ognia) aż do maksymalnej mocy czyli 100%
Sterownik automatycznie dobiera pauzę dawki paliwa oraz ilość powietrza, użytkownik nastawia tylko temperaturę kotła!
W okresie letnim możliwe jest włączenie trybu „tylko CWU” czyli tylko ciepła woda użytkowa bez ogrzewania pomieszczeń.
.
______________________________________________________________________________________________________________________________________________________
Paliwo
Kotły typu TECHNIX są przeznaczone do spalania ekogroszku węgla kamiennego typu 32.1 zgodnie z normą PN-EN 303-5:2012 paliwo klasy A1, sortyment GK.I, Gk.II granulacja 5-25mm. Dla zapewnienia prawidłowego przebiegu procesu spalania paliwo powinno mieć niska spiekalność, optymalnie 0-10 RI a max <15RI.
.
Polecamy:
.
Retopal z PGG, zwykły Anmag z Imex-Piechota (paliwa 24-26MJ o niskiej spiekalności, bezproblemowe pod względem spalania, tworzące niewielkie, wypalone spieki a’la popcorn)
.
Paliwa wysokokaloryczne pod kotły 5-ej klasy w kolejności:
.
Najlepiej Karlik z PGG, (26-28MJ, w stanie suchym w laboratorium 28MJ), dobrze się wypala, można w nie nawet mocniej dmuchnąć i nie zrobi spieku klinującego podajnik. Mała zawartość popiołu, czystość spalania pod względem emisyjnym.
Skarbek z Piekar 26-28MJ (wcześniej badany na tym paliwie był Skamp-PV 13kW, dane z laboratorium kaloryczność 27,9MJ), mała ilość popiołu, wysoka wydajność, czystość spalania pod względem emisyjnym
“Super Mocny” 28-29MJ, Mało popiołu <3%, ładnie się wypala, małe zabrudzenie kotła, niskie spalanie
“SKARBEK” z Bobrka 28-29MJ, dobry na zimę, wysokokaloryczny, wydajny
“Pieklorz” z Chwałowic >27MJ, dobry na zimę, wysokokaloryczny, mało popiołu.
Paliwa, których należy unikać:
.
Wesoła (ok.30MJ) opał teoretycznie o niskiej zawartości popiołu i wysokiej kaloryczności, ale niestety często wysoka spiekalność i sa problemy z jego dobrym wypalaniem, potrafi zrzucić niewypalony czarny koks, tworzy zlepione spieki na palniku (z palnika może wychodzić zlepiona kolba spieku)
.
Tauron Ekogroszek (różowe worki) oraz aktualny Jaret-Plus, mieszanka węgli do ich powstania może mieć bardzo wysokie RI do 25, nie nadaje się do spalania w kotłach retortowych niskiej mocy z małymi palnikami
.
nie stosować w kotle podobnie j.w. ekogroszek “wujek” lub “wieczorek”, ze względu na wyższą spiekalność nie nadaje się do kotłów retortowych małych mocy
